このケースは、以前に紹介した「PC-8801にPC-9801のキーボードを接続する変換器」のケースです。基板むきだしの製品をケースに入れてみようというものです。
前回の記事ではケースのベース部分（下側）を制作するところまでを紹介しました。
後編としてケースの上側を制作しましたので紹介します。
直方体から箱を成形する

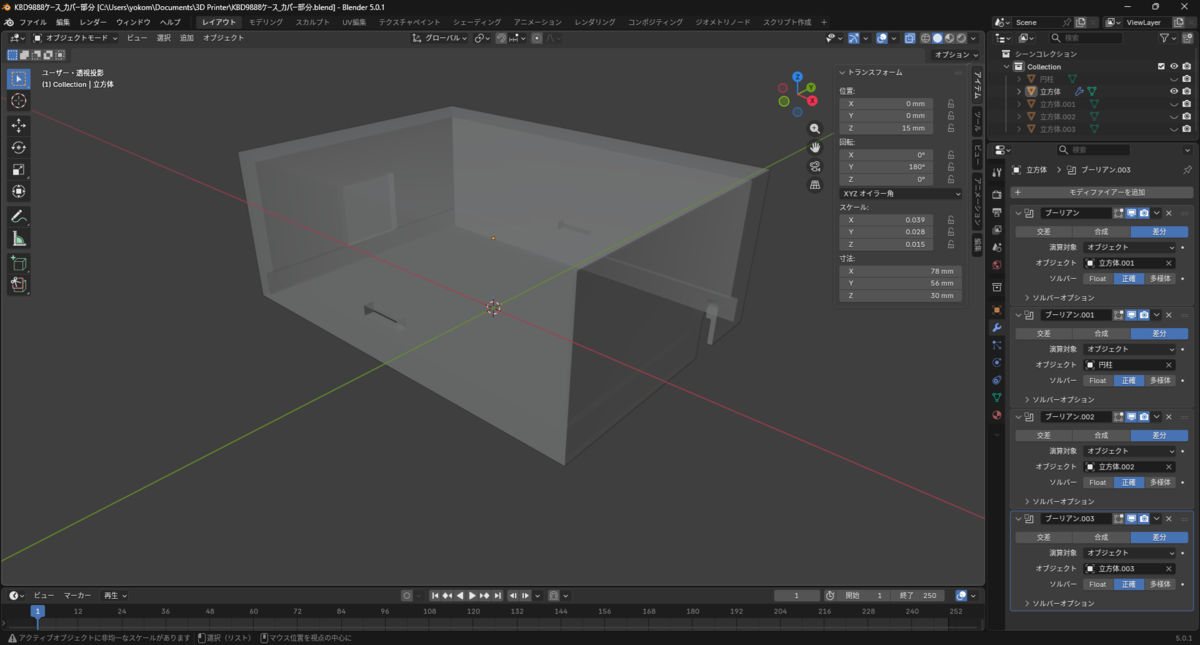

ケースと言えば、直方体の箱に基板を収めるのだろうという設計のもと、取り敢えずそれらしいものをモデリングしてみます。

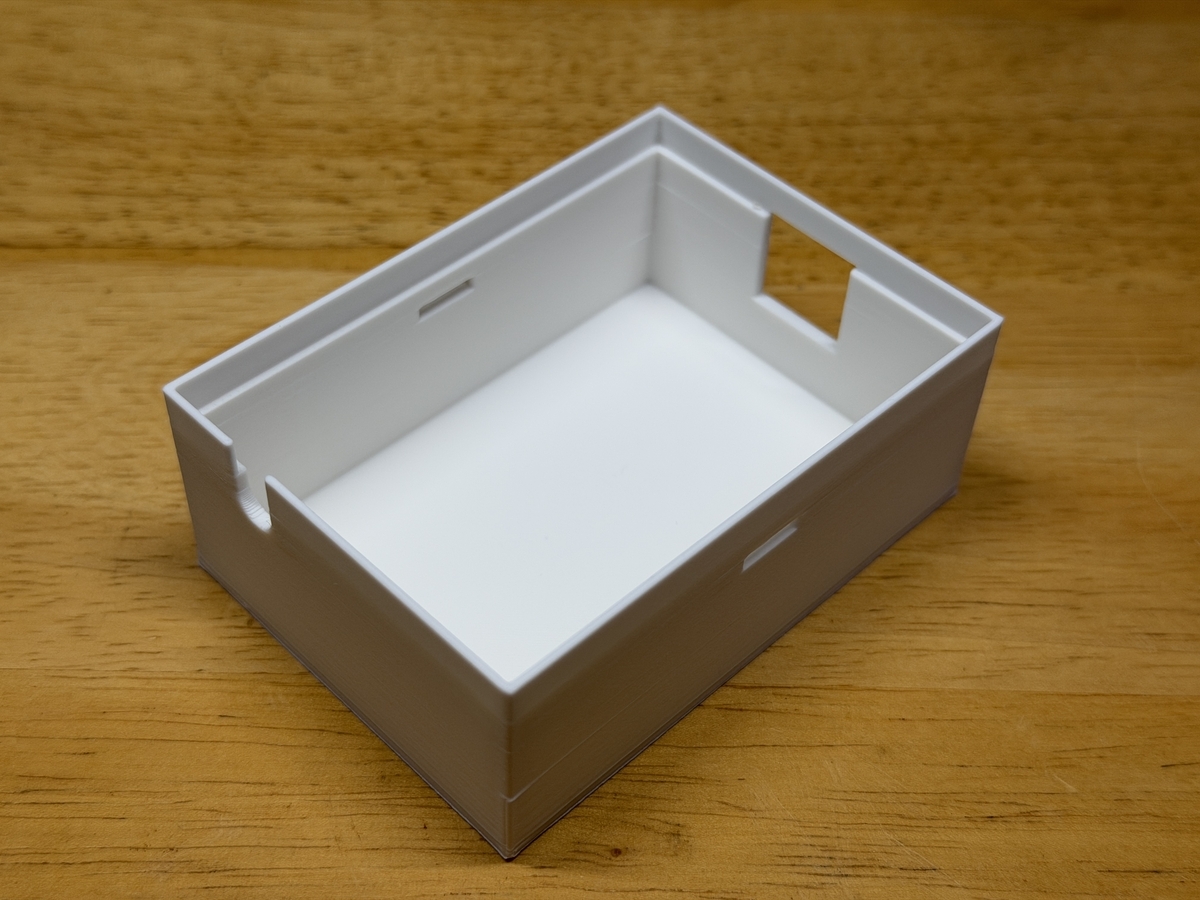

そして造形して出力されたところ。
やー、綺麗に出来ますねえ。3Dプリンタおそるべし。

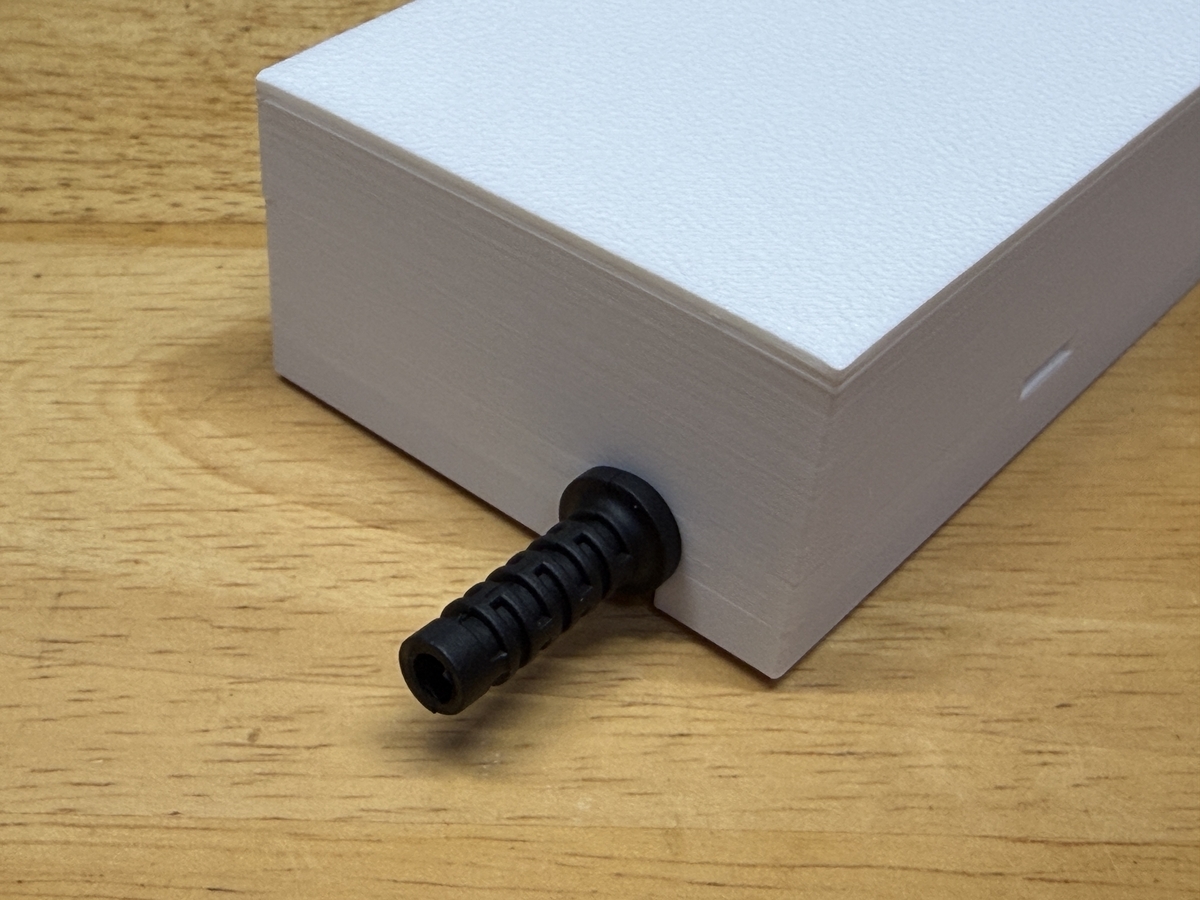

用意しておいたゴムブッシュをはめてみる。ここからニューッとケーブルが生えてくる感じです。

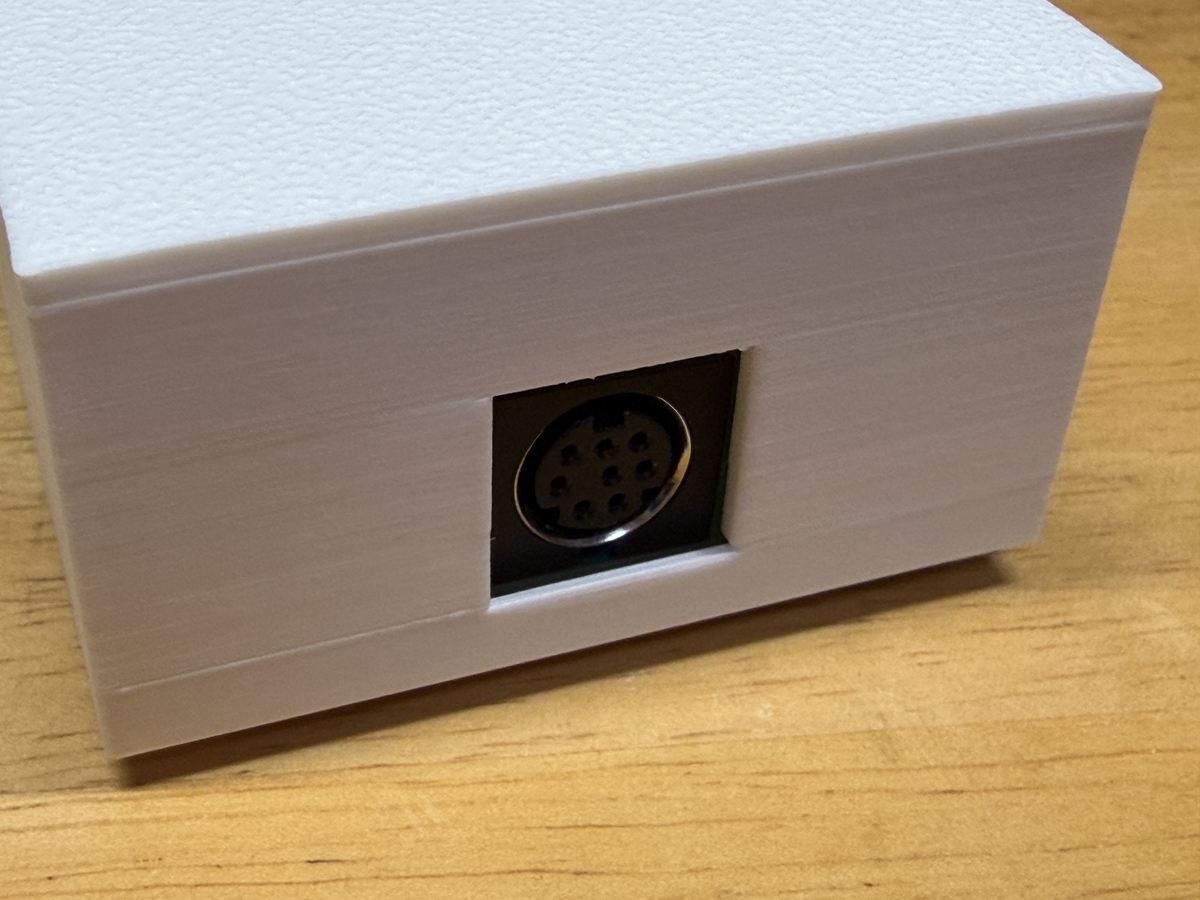

コネクタ側の位置も丁度良い感じ。
ベース部分はパチンとハマって、全体のイメージとしては直方体になりました。
………ん～、でも作ってみて判ったのですが、ただの箱ですねえ。イメージしていたのは、なんかこう、「装置感」があって、サイバーなものだったのですが、やっぱりただの箱だとつまらんですねえ。
………ということで、こりゃあボツだな～（笑）
ここまでに費やした時間は、約３時間。
でも、一度作ってみて、本当に欲しいものが見えてきました。
もっと丸みを帯びてサイバーな感じで、基板が見えて装置感があり、ちょっとした遊び心も欲しい。
と、いうことでモデリングしなおし！

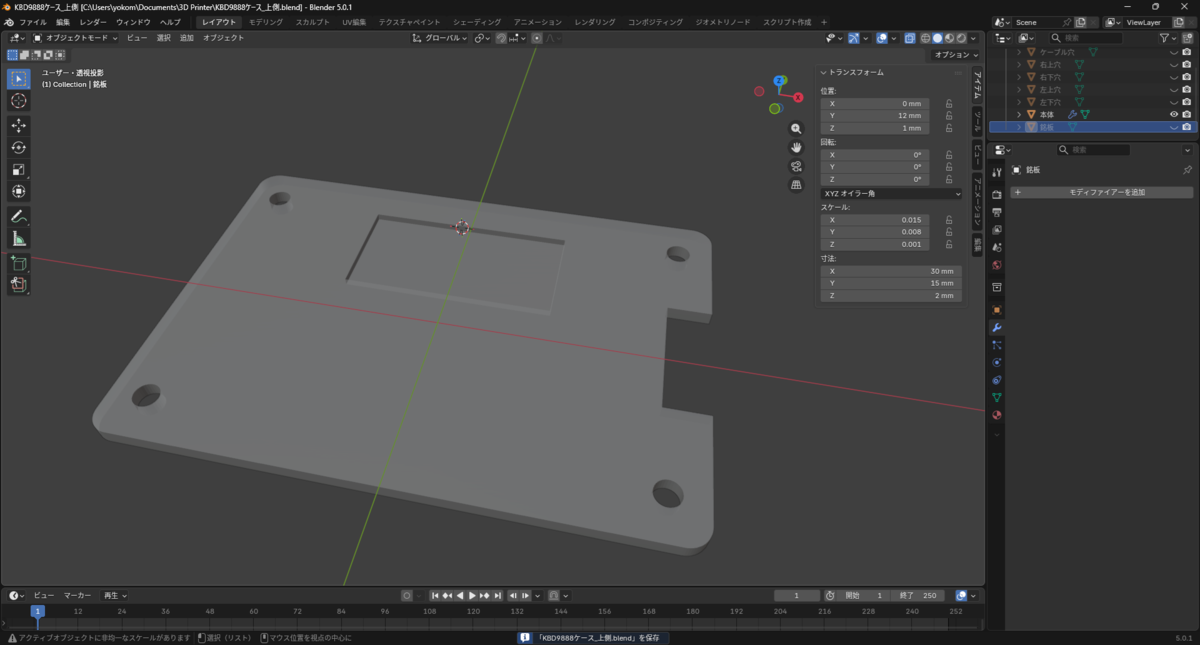

装置感を出すために、基板を覆い隠すのはやめて基板もデザインの一部にしたい。そこで、角にベベルを掛けて丸みを持たせる。

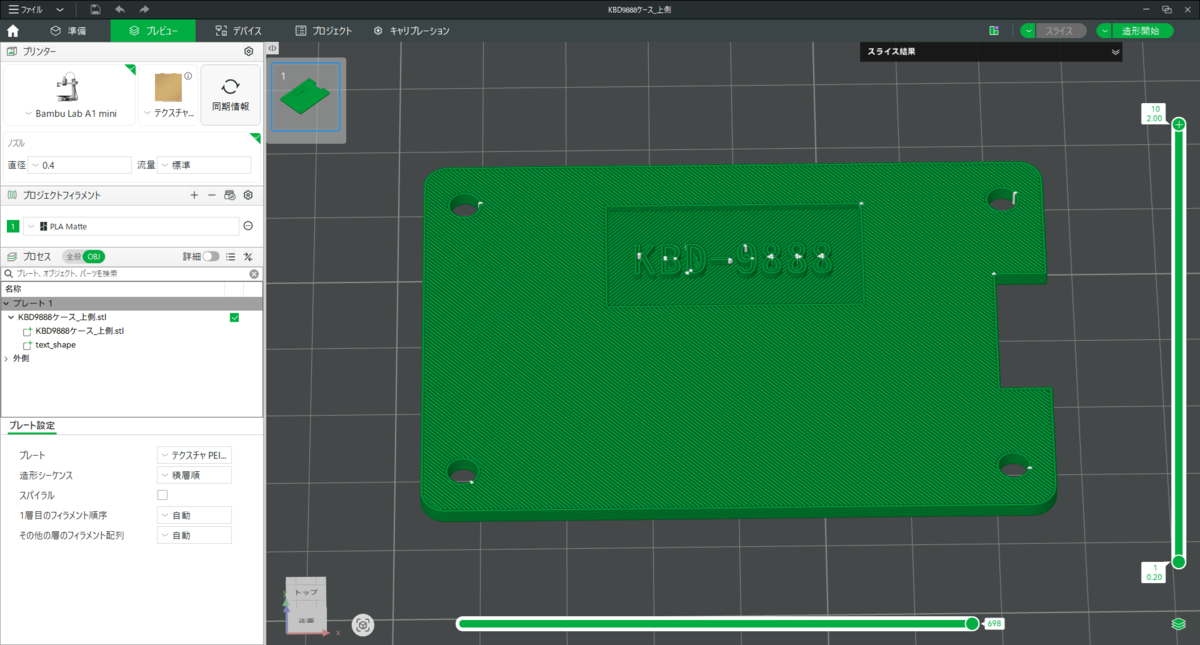

そしてBambu Studioで文字入れも。

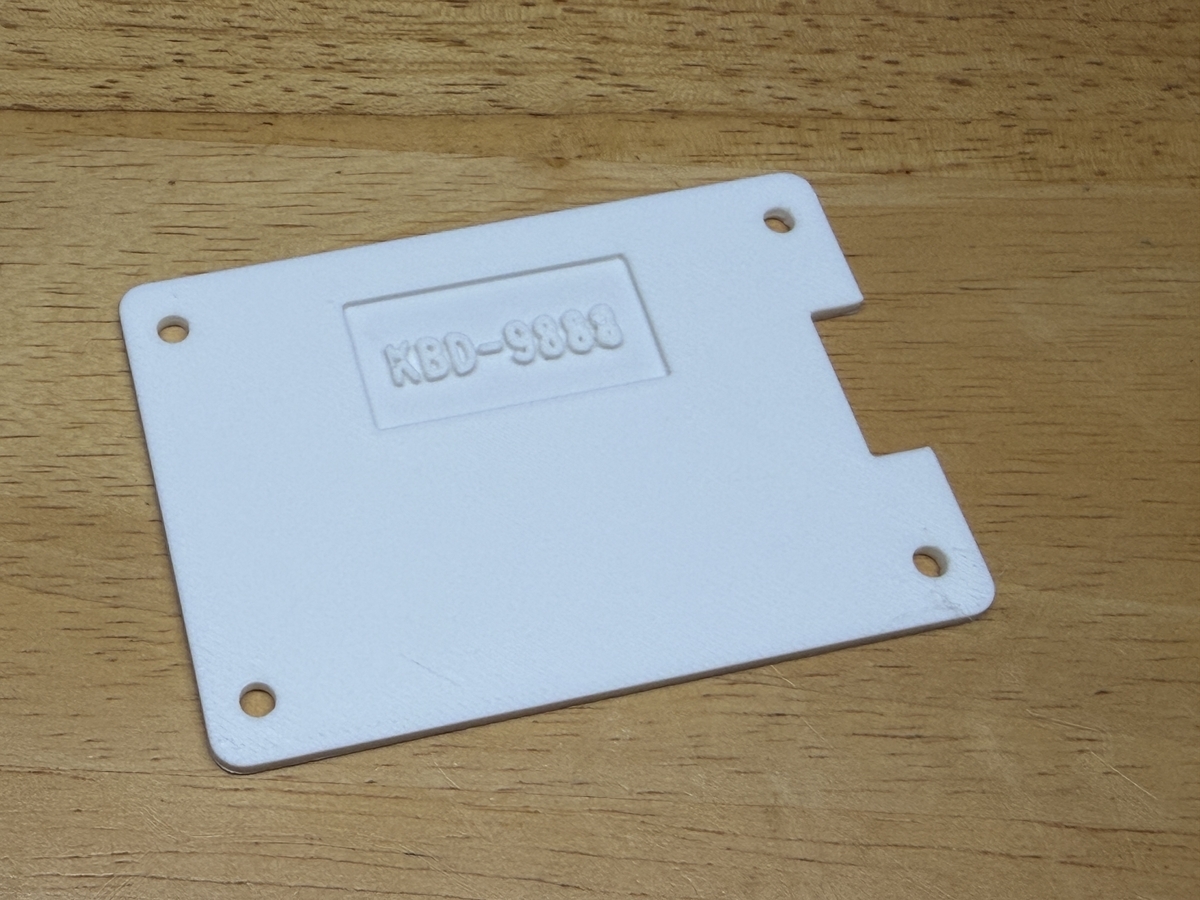

それで造形したのがこれ。まんま出てきましたね（笑）
ここまでに要した時間は、モデリングも入れて１時間30分ほど。Blenderの使い方にもだいぶ慣れてきました。
自分でプラ板を切ると、こんな単純な形状でもアクリルカッターを使って半日掛かりです。しかも、厚手のプラ板は加工も難しいです。さすがに3Dプリンターがあると楽ですし、楽しいです。

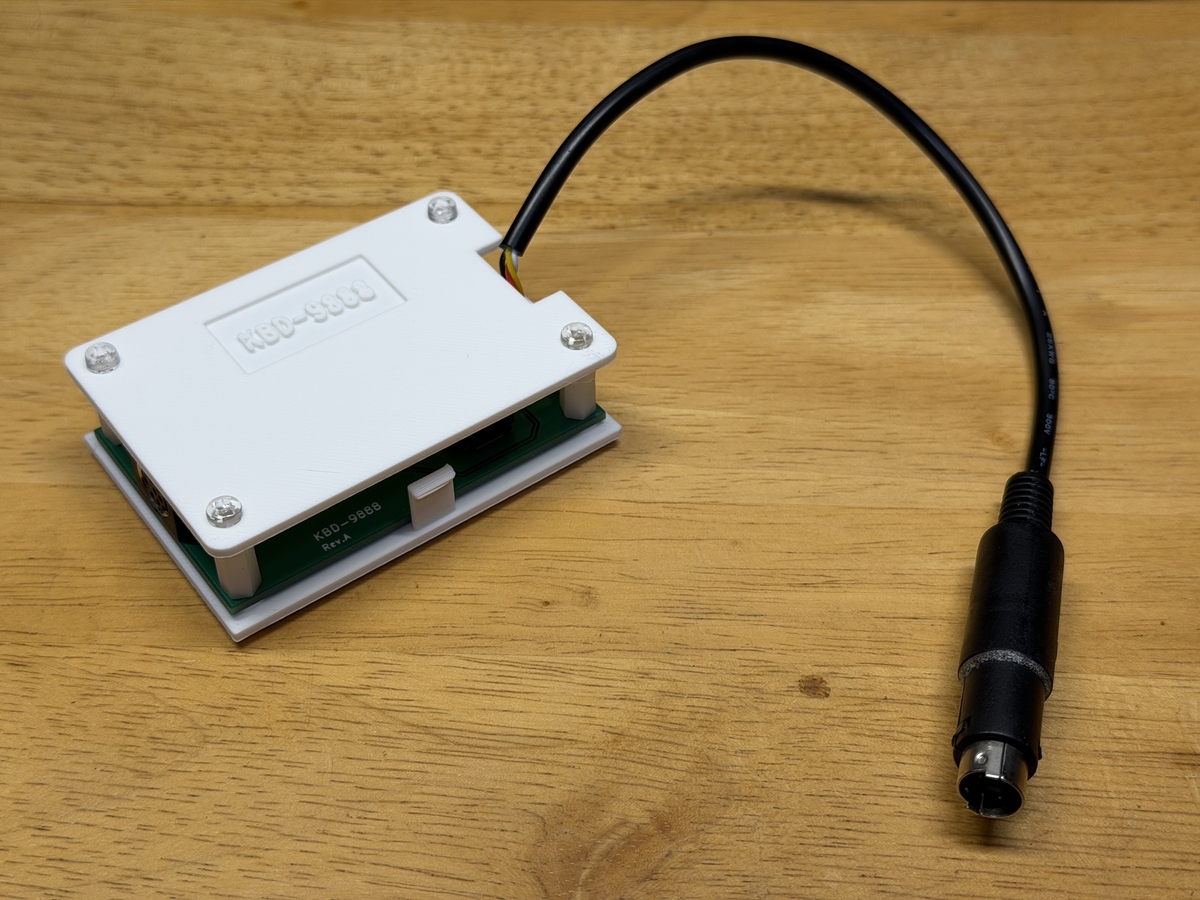

んで、、、基板を載せてみます。

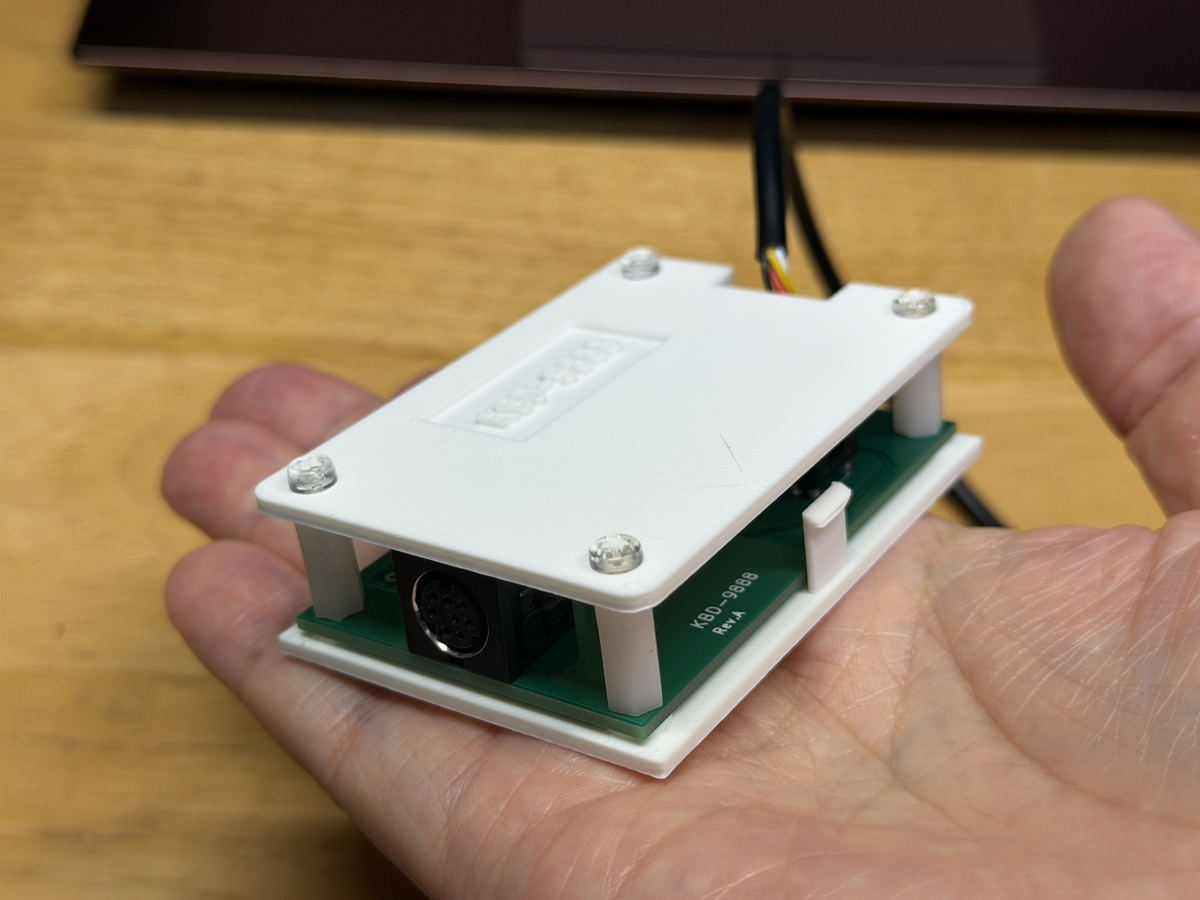

ををを！何だかそれらしい物が！
なんかこう、Raspberry PiにHatを載せたような感じですねえ。
でも、だいたいイメージ通りか。
ツメは単なる飾りになってしまいましたがー（笑）
本当は上面は透明なアクリルが良かったのですが、今回は3Dプリンターでモデリングするのが趣旨ですので。
やっぱり3Dプリンター最高としか！
久しぶりのベストバイの予感、的中！！！
そして沼確定（笑）
ということで…
いやいや、引き続きモデリングしまくりますー
